Suspensión y transferencia lateral: El efecto oculto de la geometría de suspensión

En el análisis de la dinámica vehicular, gran parte de la atención suele centrarse en resortes, amortiguadores, barras estabilizadoras y neumáticos. Sin embargo, existe otro mecanismo capaz de modificar significativamente el comportamiento del vehículo sin depender directamente de los elementos elásticos: las fuerzas geométricas generadas por la suspensión. Entre ellas destacan las denominadas jacking forces, fuerzas que aparecen como consecuencia de la geometría de suspensión y que pueden producir elevación o compresión del chasis cuando el vehículo desarrolla aceleración lateral. Aunque frecuentemente reciben menos atención que otros parámetros de puesta a punto, estas fuerzas tienen una influencia directa sobre la estabilidad de la plataforma, la transferencia de carga y la percepción que experimenta el piloto durante el apoyo en curva. Comprender su funcionamiento permite interpretar comportamientos que muchas veces resultan difíciles de explicar únicamente mediante el análisis de rigideces o distribución de masas.

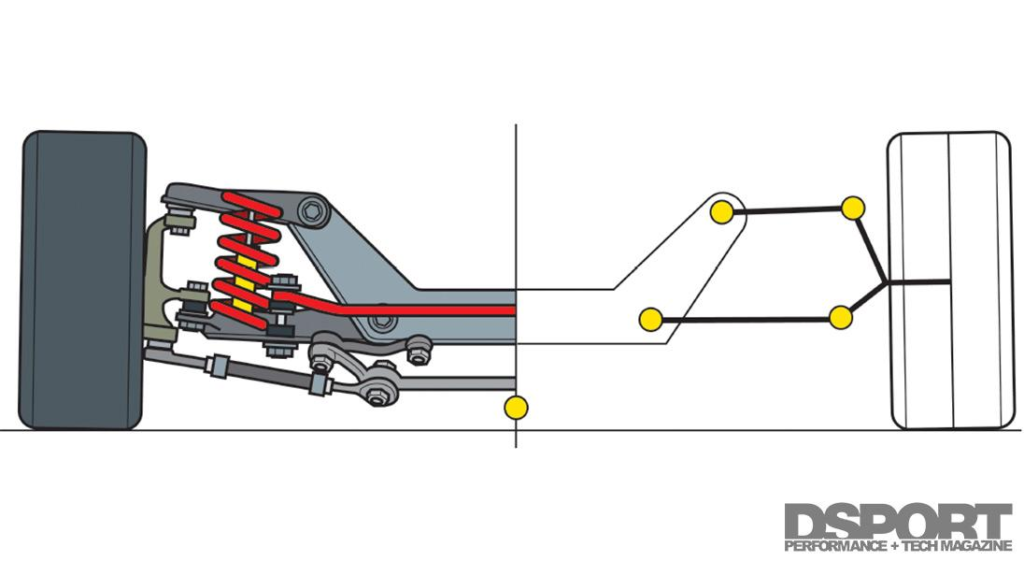

Cuando un vehículo transita una curva, los neumáticos generan fuerzas laterales necesarias para modificar la trayectoria. Estas fuerzas no actúan únicamente sobre el centro de gravedad; también se transmiten a través de los elementos geométricos de la suspensión.

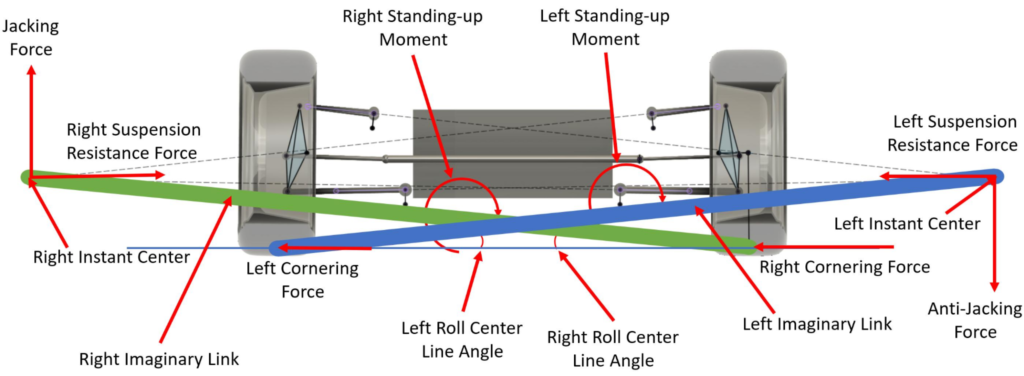

Dependiendo de la ubicación de los centros instantáneos y de la posición del centro de rolido, una parte de la carga lateral puede generar componentes verticales de fuerza.

Estas componentes son las denominadas jacking forces.

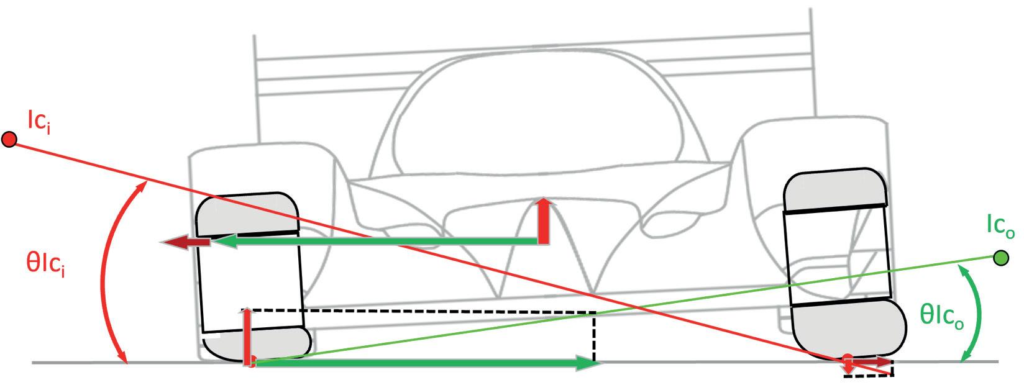

En determinadas configuraciones, la reacción geométrica tiende a elevar el chasis respecto a las ruedas. En otras situaciones, puede generar el efecto contrario y favorecer una compresión adicional de la suspensión.

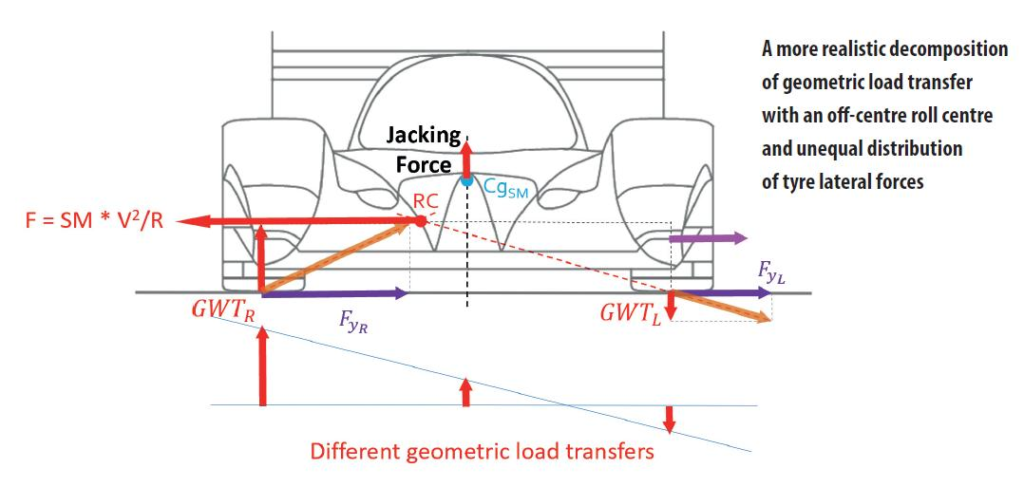

La magnitud de estas fuerzas depende de factores como la altura del centro de rolido, la geometría de los brazos de suspensión y la intensidad de la aceleración lateral.

Desde una perspectiva dinámica, las fuerzas de jacking constituyen un mecanismo alternativo de transmisión de carga que actúa en paralelo con los sistemas elásticos convencionales.

Por esta razón, dos vehículos con rigideces similares pueden exhibir comportamientos muy diferentes si poseen geometrías de suspensión significativamente distintas.

En vehículos de competición, las fuerzas de jacking influyen directamente sobre la estabilidad de la plataforma y la consistencia aerodinámica y mecánica durante el apoyo.

Un nivel moderado puede contribuir a controlar el movimiento de rolido y reducir la dependencia de rigideces excesivamente elevadas.

Sin embargo, valores demasiado altos pueden introducir respuestas abruptas y reducir la sensibilidad del piloto para interpretar el límite de adherencia.

En categorías con neumáticos de alta capacidad lateral, el fenómeno adquiere especial relevancia debido al incremento de las fuerzas transmitidas por la suspensión.

Durante el desarrollo de un vehículo, los ingenieros suelen analizar estas reacciones mediante estudios cinemáticos y dinámicos que permiten evaluar cómo evolucionan las cargas a medida que aumenta la aceleración lateral.

Desde la adquisición de datos, los efectos pueden observarse indirectamente a través de recorridos de suspensión, aceleraciones laterales, variaciones de altura de plataforma y consistencia del balance dinámico en curvas de características similares.

La correcta gestión de estas fuerzas forma parte del equilibrio global entre estabilidad, adherencia y confianza del piloto.

Autor: Nelson Vigliani
