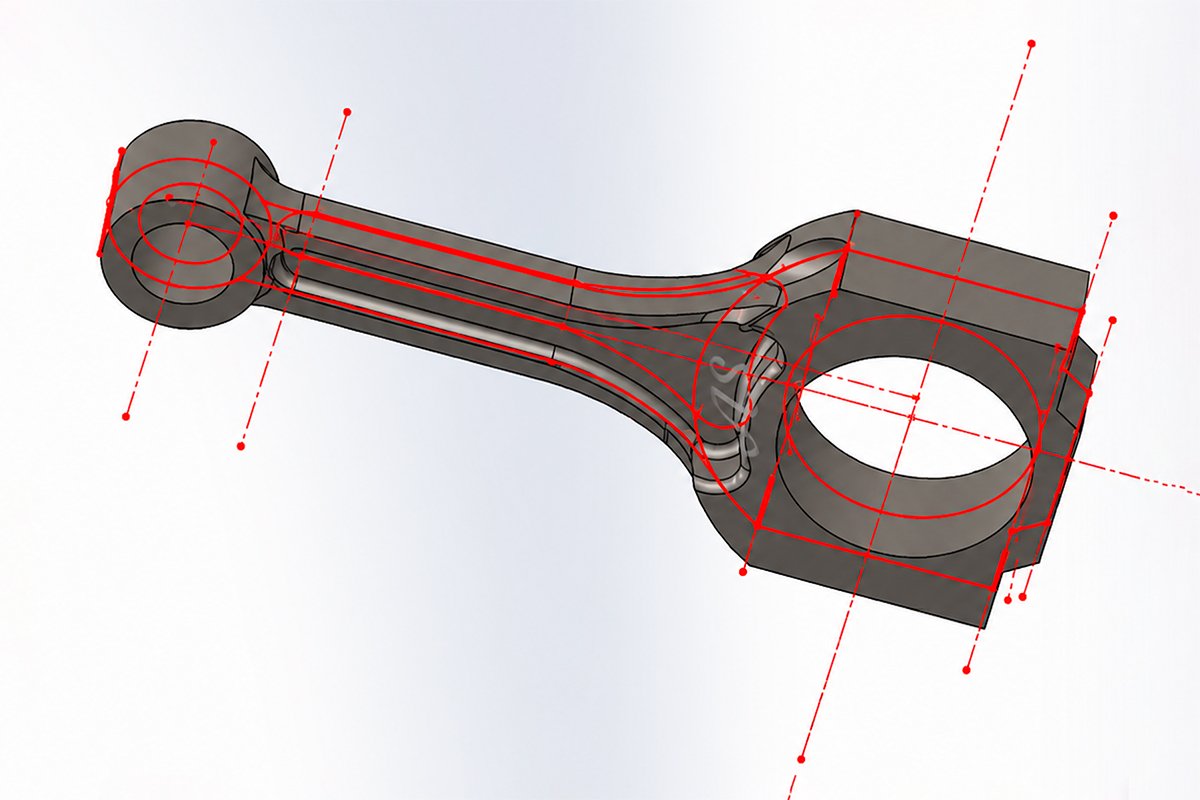

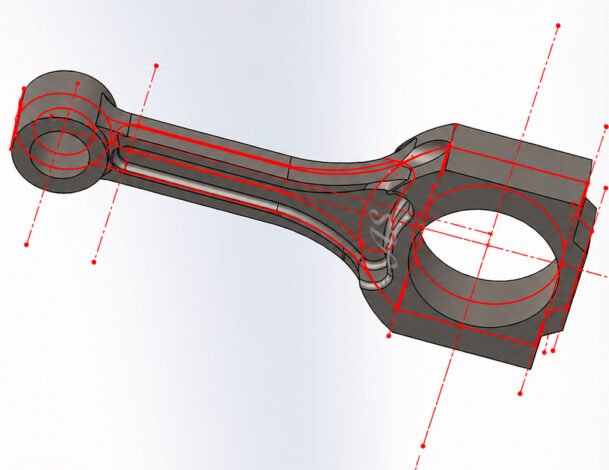

Longitud de la biela: mucho más que una dimensión geométrica

Cuando se analiza el diseño de un motor de competición, la atención suele centrarse en parámetros como la cilindrada, la relación de compresión o el perfil del árbol de levas. Sin embargo, existe una dimensión que condiciona profundamente el comportamiento dinámico del conjunto y que muchas veces pasa desapercibida: la longitud de la biela.

Por sí sola, esta medida aporta poca información. Lo verdaderamente importante es la relación entre la longitud de la biela y la carrera del cigüeñal, conocida como relación biela/carrera (Rod Ratio). Este parámetro influye sobre la velocidad del pistón, las aceleraciones, las cargas laterales sobre el cilindro, el tiempo de permanencia en el Punto Muerto Superior (PMS) y, en consecuencia, sobre la eficiencia y la confiabilidad del motor.

Comprender esta relación permite interpretar muchas de las decisiones adoptadas en el diseño de motores destinados a categorías con requisitos completamente diferentes. Veamos en esta nota técnica del IAD de que se trata al detalle.

Desarrollo conceptual

La relación biela/carrera se obtiene dividiendo la longitud entre centros de la biela por la carrera del cigüeñal.

Este valor no posee unidades y permite comparar motores de distintas dimensiones.

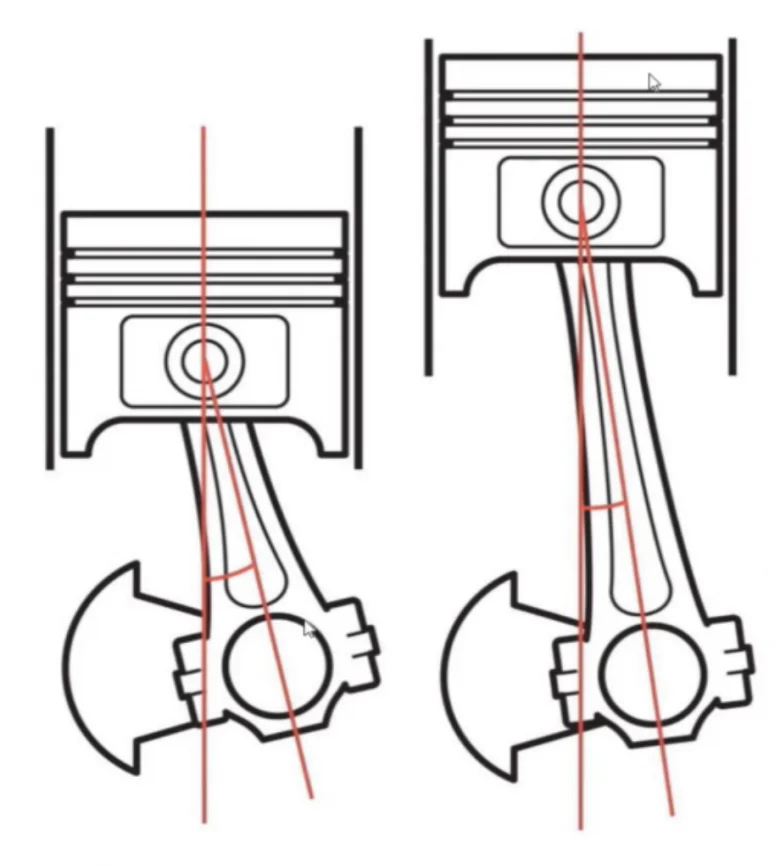

Cuando la relación es elevada, la biela permanece más cercana a la vertical durante gran parte del giro del cigüeñal. Como consecuencia, disminuye el ángulo máximo que forma con el eje del cilindro, reduciendo las fuerzas laterales que el pistón transmite a la camisa.

Además, el pistón permanece ligeramente más tiempo próximo al Punto Muerto Superior, lo que puede favorecer el desarrollo de la combustión y mejorar el llenado del cilindro en determinadas condiciones.

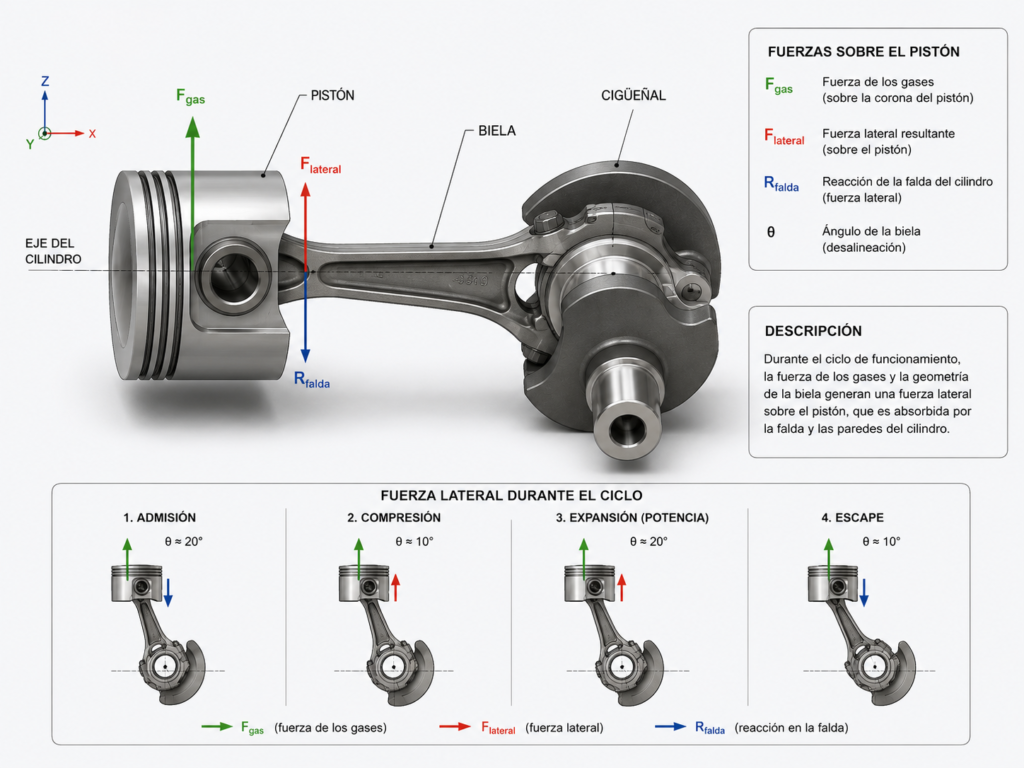

Por el contrario, una relación biela/carrera menor incrementa el ángulo de trabajo de la biela, aumentando el empuje lateral sobre el pistón y las cargas de fricción. Sin embargo, también acelera el alejamiento del pistón desde el PMS, modificando la dinámica del intercambio de gases y el comportamiento del motor a distintos regímenes.

No existe una relación universalmente superior. Cada configuración representa un compromiso entre rendimiento, dimensiones del bloque, altura total del motor, resistencia estructural y régimen máximo de funcionamiento.

Aplicación práctica en competición

La relación biela/carrera constituye uno de los parámetros considerados durante el desarrollo de motores destinados a altas prestaciones.

En categorías donde el reglamento permite elevadas velocidades de giro, suele buscarse una geometría que reduzca las cargas laterales sobre el pistón y minimice las pérdidas por fricción, favoreciendo además la durabilidad de las camisas y de los conjuntos pistón-segmentos.

Por otra parte, las restricciones dimensionales del motor, la altura máxima permitida, la longitud del bloque y la ubicación del cigüeñal limitan muchas veces la posibilidad de utilizar bielas más largas.

Durante el diseño también deben analizarse simultáneamente otros factores como el perfil del árbol de levas, la relación diámetro/carrera, la masa alternativa, el equilibrio dinámico del cigüeñal y la velocidad media del pistón. Todos estos parámetros interactúan entre sí y determinan el comportamiento final del propulsor.

En motores de competición modernos, las decisiones sobre la longitud de la biela no buscan maximizar un único parámetro, sino optimizar el conjunto completo para el régimen de utilización previsto y las exigencias particulares de la categoría.

Comprender esta relación permite interpretar por qué dos motores con igual cilindrada y potencia similar pueden presentar diferencias significativas en su capacidad para sostener altas revoluciones, su nivel de fricción interna y su vida útil.
