Cuando se habla de diseño de automóviles de competición, la imagen habitual es un dibujo: un render, un plano de la jaula, un modelo en CAD. Y cuando se habla de construcción, la imagen es un taller con tubos y soldadora. Esa separación es el origen de la mayoría de los autos que llegan a la pista con problemas difíciles de corregir: el diseño se pensó como una forma y la construcción como un oficio, cuando en realidad son un mismo proceso de decisiones encadenadas, en el que cada una restringe a la siguiente.
Esta nota recorre ese proceso de punta a punta: qué significa diseñar un auto de carreras antes de trazar la primera línea, en qué orden se toman las decisiones estructurales, qué errores de diseño se pagan después en tiempo de vuelta y en plata, y cómo se verifica un auto nuevo antes de su primera carrera. Está pensada para quien construye o reconstruye un auto para una categoría zonal, regional o nacional, y para quien estudia para hacerlo. La base es el webinar de ingeniería aplicada al automóvil de competición que dictó en el IAD Sergio Pendás, ingeniero mecánico de la UTN y magíster en mecánica computacional, con 22 años en categorías de la ACTC.
En una línea: la hoja en blanco nunca está en blanco, porque el reglamento y los objetivos de masa, centro de gravedad y rigidez son el primer plano del auto; las decisiones van de lo que no se puede cambiar después (arquitectura, estructura, puntos de suspensión) a lo que sí; sin rigidez torsional los ajustes de suspensión se pierden en el chasis; construir es controlar dimensiones; y un auto está terminado cuando se midió y coincide con lo diseñado, no cuando arranca.
Qué significa diseñar un auto de competición antes de dibujar
El diseño de un auto de competición empieza con un documento que no es un plano: el reglamento técnico de la categoría. Define dimensiones máximas y mínimas, peso mínimo, qué elementos de la estructura son libres y cuáles homologados, qué motor y qué transmisión se permiten, qué neumático se usa y cuánta libertad aerodinámica existe. Cada una de esas líneas elimina alternativas y, al mismo tiempo, señala dónde está la ventaja competitiva: en lo que el reglamento deja libre.
Con el reglamento leído, el diseño propiamente dicho consiste en fijar objetivos medibles antes de proponer soluciones. Los centrales son cuatro: la masa total y cómo se distribuye entre ejes y entre lados; la altura del centro de gravedad; la rigidez torsional de la estructura; y el paquete aerodinámico que la categoría admite. A estos se suman objetivos operativos que suelen olvidarse en la etapa de diseño y se recuerdan en el primer fin de semana de carrera: acceso para regular la suspensión, tiempo de cambio de componentes, facilidad de inspección después de un golpe.
La altura del centro de gravedad merece un número porque gobierna casi todo lo demás. La transferencia longitudinal de carga al frenar es la masa por la desaceleración por la altura del centro de gravedad, dividido la distancia entre ejes. El ejemplo de Pendás: un auto de 1000 kg que frena a 1,2 g, con el centro de gravedad a 0,3 m y 2,6 m entre ejes, transfiere 138,46 kg hacia adelante, unos 69 kg extra en cada rueda delantera. Con la transferencia lateral pasa lo mismo, dividida por la trocha. Cada centímetro que el diseño baja el centro de gravedad o ensancha la trocha, el reglamento mediante, es carga que el neumático no tiene que absorber.
Un ejemplo histórico ordena la idea. La nota sobre Pedro Campo y el Trueno Naranja muestra que un diseñador adelantado a su tiempo no partía de una forma atractiva sino de una pregunta de rendimiento: dónde estaba la carga aerodinámica que el reglamento permitía y cómo construir una estructura capaz de aprovecharla. La forma fue consecuencia, no punto de partida.
La base conceptual de todo esto está en la dinámica y el diseño de un auto de carreras: el auto es un sistema de masas, rigideces y fuerzas en los neumáticos, y el diseño es la actividad de decidir dónde ponerlas.
Pendás lo plantea sin vueltas: un auto de competición no funciona por magia ni por corazonadas, es un sistema de entre 500 y 600 variables interrelacionadas que se puede describir, predecir y ajustar. El método que propone es el de un modelo con entradas, proceso y salidas. Entran la geometría de los puntos de suspensión, las masas medidas en balanza, las constantes de los espirales y la rigidez de los neumáticos. Se procesan con mecánica clásica, termodinámica y simulación por elementos finitos y fluidodinámica. Salen fuerzas, deformaciones, temperaturas y tiempo de vuelta. Y el modelo se valida contra un ensayo físico real: si la dispersión es grande, se recalibra. La diferencia con la prueba y error no es el presupuesto sino el método: hipótesis, medición objetiva, correlación con el piloto y registro de cada cambio en una bitácora que funciona como la historia clínica del auto.

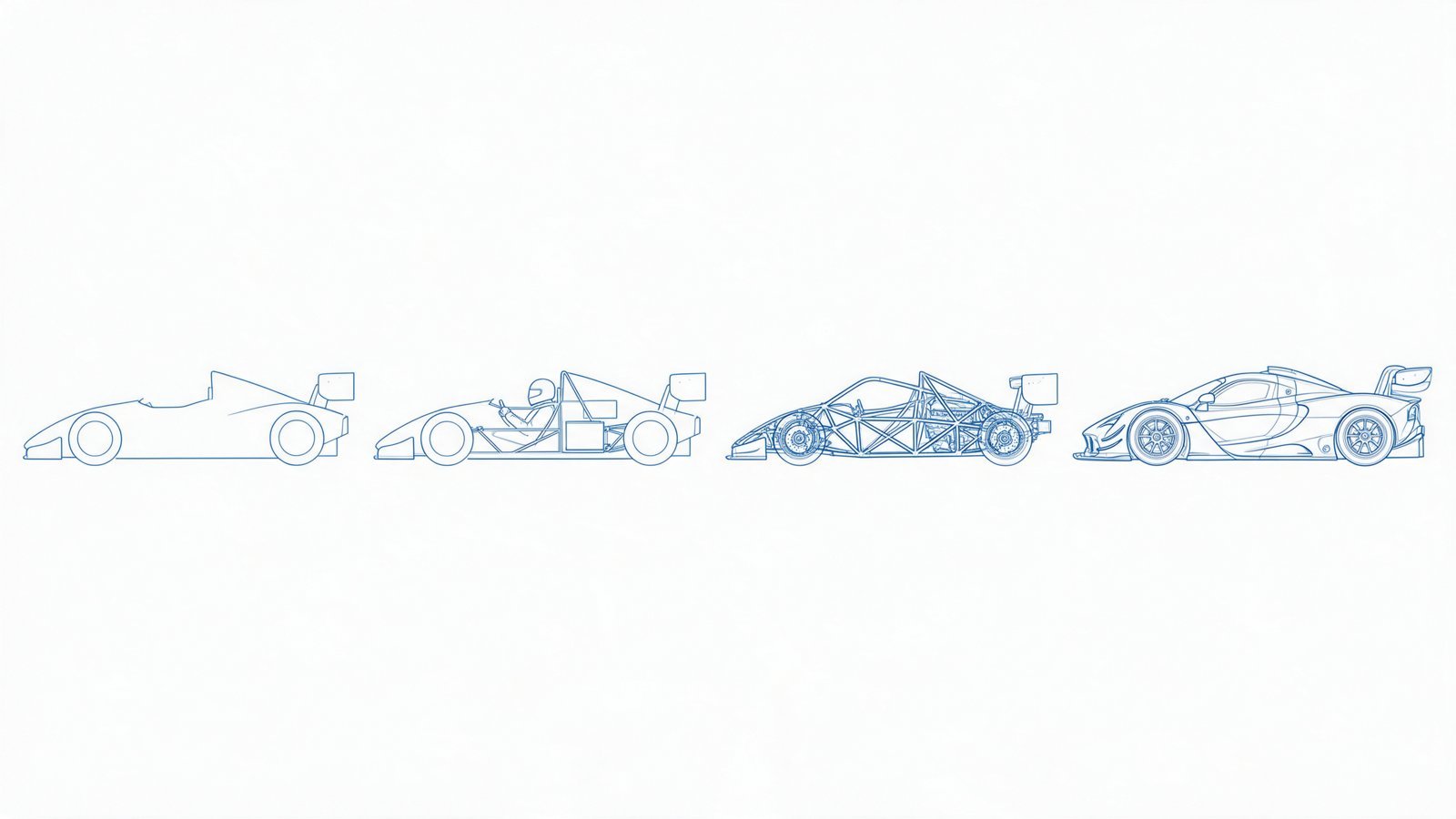

De la hoja en blanco a la pista: las etapas en orden
El orden no es burocrático. Cada etapa fija cosas que la siguiente ya no puede modificar sin volver atrás. Por eso los errores de las primeras etapas son los más caros.
- Reglamento y objetivos. Lectura completa del reglamento técnico, lista de lo libre y lo homologado, objetivos numéricos de masa, distribución, centro de gravedad y rigidez. Se escribe, no se recuerda.
- Arquitectura y paquete. Dónde van el motor, la caja, el piloto, el tanque de combustible, los radiadores y la batería. Esta etapa define el centro de gravedad y la distribución de peso antes de que exista un solo tubo. Un motor diez centímetros más atrás o más abajo cambia el auto más que cualquier resorte. El ejemplo de Pendás: un auto de 1000 kg con motor delantero puede quedar 52% adelante y 48% atrás, y 505 kg a la izquierda contra 495 kg a la derecha porque el piloto va sentado a la izquierda; batería, extintores o depósitos van a la derecha para compensar.
- Estructura. Tubular, monocasco o híbrida según el reglamento y los recursos. La evolución de los monocascos del acero tubular a la fibra de carbono muestra que la decisión es siempre la misma: cuánta rigidez por kilo se puede pagar. En las categorías de la región la respuesta suele ser una estructura tubular de acero: en Turismo Carretera, según Pendás, tubo de cromo-molibdeno SAE 4130 sin costura, trafilado en frío, de 45 mm de diámetro y 1,5 mm de pared, soldado íntegramente con TIG. Con el material fijado, la calidad del diseño está en la triangulación y en cómo las cargas de la suspensión entran a la estructura.
- Puntos duros de suspensión y geometría. Los anclajes de brazos, amortiguadores y barras se definen con la geometría ya calculada: centros de rolido, variación de comba, anti-dive, anti-squat. El centro de rolido se obtiene prolongando las parrillas hasta su centro instantáneo de rotación; su distancia al centro de gravedad es el brazo de rolido. Un centro de rolido muy bajo aumenta el balanceo; uno demasiado alto lo reduce pero genera reacciones bruscas y copia mal las ondulaciones. La geometría anti-dive adelante y anti-squat atrás decide cuánto se hunde el auto al frenar y al acelerar, y con eso cuánto varía el despeje aerodinámico. Mover un punto de suspensión después de soldar es rehacer la estructura.
- Aerodinámica. Con la plataforma definida se trabaja el piso, las alturas dinámicas, los apéndices que el reglamento admita y el flujo hacia los radiadores. La aerodinámica es la última de las grandes decisiones porque depende de todas las anteriores.
- Sistemas. Frenos, combustible, refrigeración, instalación eléctrica y seguridad. Se diseñan rutas, no solo componentes: por dónde pasa cada manguera y cada cable, y cómo se accede a cada uno.

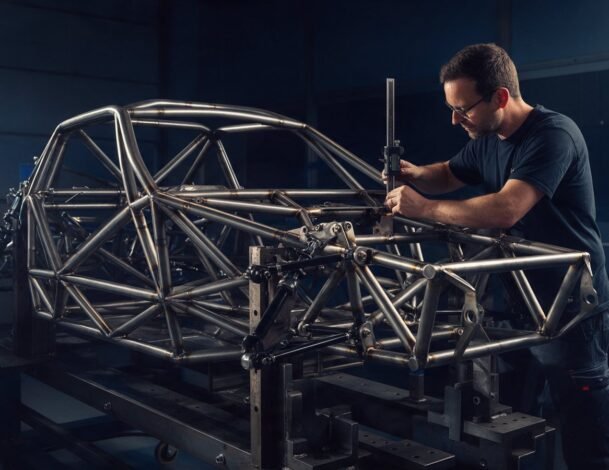

- Construcción. Gálibo o mesa de armado, plantillas, secuencia de soldadura pensada para controlar la deformación térmica, verificación dimensional de cada punto de suspensión contra el plano. Los materiales elegidos condicionan el proceso: no se suelda igual un acero al cromo-molibdeno que un acero al carbono.
- Verificación. Pesos por rueda, medición de rigidez torsional, geometría medida contra la diseñada y un plan de shakedown con objetivos. Se desarrolla más abajo.
Las estructuras de un auto de Turismo Carretera son un buen caso para seguir estas etapas en un auto real: una carrocería de referencia histórica, una estructura tubular que hace el trabajo mecánico y una jaula que además de proteger define la rigidez del conjunto.
Un caso concreto de estas decisiones, contado por el propio Sergio Pendás: el análisis técnico del Toyota Camry de Turismo Carretera.
Errores de diseño que se pagan en pista
Los errores de diseño rara vez se ven en el taller. Aparecen como problemas de puesta a punto que no se dejan resolver, como averías repetidas o como horas perdidas en cada fin de semana. La tabla reúne los más frecuentes y la etapa en la que se originaron.
| Lo que se ve en pista | Error de diseño de origen | Etapa donde se decidió |
|---|---|---|
| Los cambios de resortes y barras casi no modifican el comportamiento | Rigidez torsional insuficiente: la estructura se deforma antes de que la suspensión trabaje | Estructura |
| Jaula muy rígida pero el auto igual «flota» en apoyo | Anclajes de suspensión unidos a la estructura por zonas blandas; cargas que entran fuera de los nodos triangulados | Estructura y puntos duros |
| Subviraje crónico que ningún setup corrige | Distribución de peso o centro de gravedad definidos por un paquete mal ubicado (motor, batería, tanque) | Arquitectura |
| Temperaturas de motor altas en carrera larga | Radiadores sin flujo de entrada y salida pensado; aire que entra y no sale | Aerodinámica y sistemas |
| Cada ajuste de geometría lleva una hora | Puntos de regulación sin acceso, sin referencias de medición, sin rangos de ajuste previstos | Puntos duros y construcción |
| Fallas eléctricas intermitentes | Cableado sin ruta diseñada, apoyado en zonas de calor o vibración | Sistemas |
| Geometría distinta de un lado al otro | Construcción sin gálibo ni control dimensional; deformación por secuencia de soldadura | Construcción |
El primer error de la tabla merece una aclaración porque es el más frecuente y el menos visible. La rigidez torsional de la estructura es lo que permite que la transferencia de carga lateral se reparta entre ejes según las rigideces de suspensión elegidas. Si el chasis se tuerce, parte de esa transferencia se pierde en la deformación y el balance del auto deja de responder a los ajustes. Un equipo puede pasar una temporada entera cambiando barras estabilizadoras sin resultado porque el problema está en la estructura.
Y la rigidez no es un valor que se fija una vez. Pendás hace la cuenta para un Turismo Carretera: en un circuito de 7 curvas, con 65 vueltas por fin de semana, el chasis recibe unos 450 eventos de transferencia lateral fuerte; en 15 carreras por año durante 5 años, más de 34.000. La fatiga hace que el chasis pierda rigidez y empiece a comerse los reglajes: el ejemplo que da es una comba dinámica que pasa de 3,3° a 3,6° sin que nadie haya tocado la alineación. Un chasis cansado actúa como un resorte que nadie eligió, y absorbe energía antes que los espirales y los amortiguadores.
Vas a poder diseñar y construir una estructura de competición sabiendo por qué cada tubo va donde va
Si ya construiste o reparaste chasis y querés dejar de copiar jaulas ajenas para empezar a entenderlas, el paso natural es Diseño, Construcción y Puesta a Punto de Automóviles de Competición, semipresencial, con Sergio Pendás: del reglamento a la estructura, de la estructura a la geometría y de ahí a la pista, trabajando sobre casos reales.
Cómo se verifica un auto nuevo antes de la primera carrera
Un auto recién construido es una hipótesis. La verificación es el procedimiento que la confirma o la corrige antes de que el cronómetro lo haga de la peor manera. Son cuatro mediciones y un ensayo, en este orden.
Pesos por rueda. Con el auto completo, piloto a bordo y combustible de carrera, se pesa cada rueda. Se compara la masa total, la distribución entre ejes y la diferencia izquierda-derecha con los objetivos de la etapa uno. Una desviación acá indica que el paquete no quedó donde se diseñó o que algún componente pesa más de lo previsto.

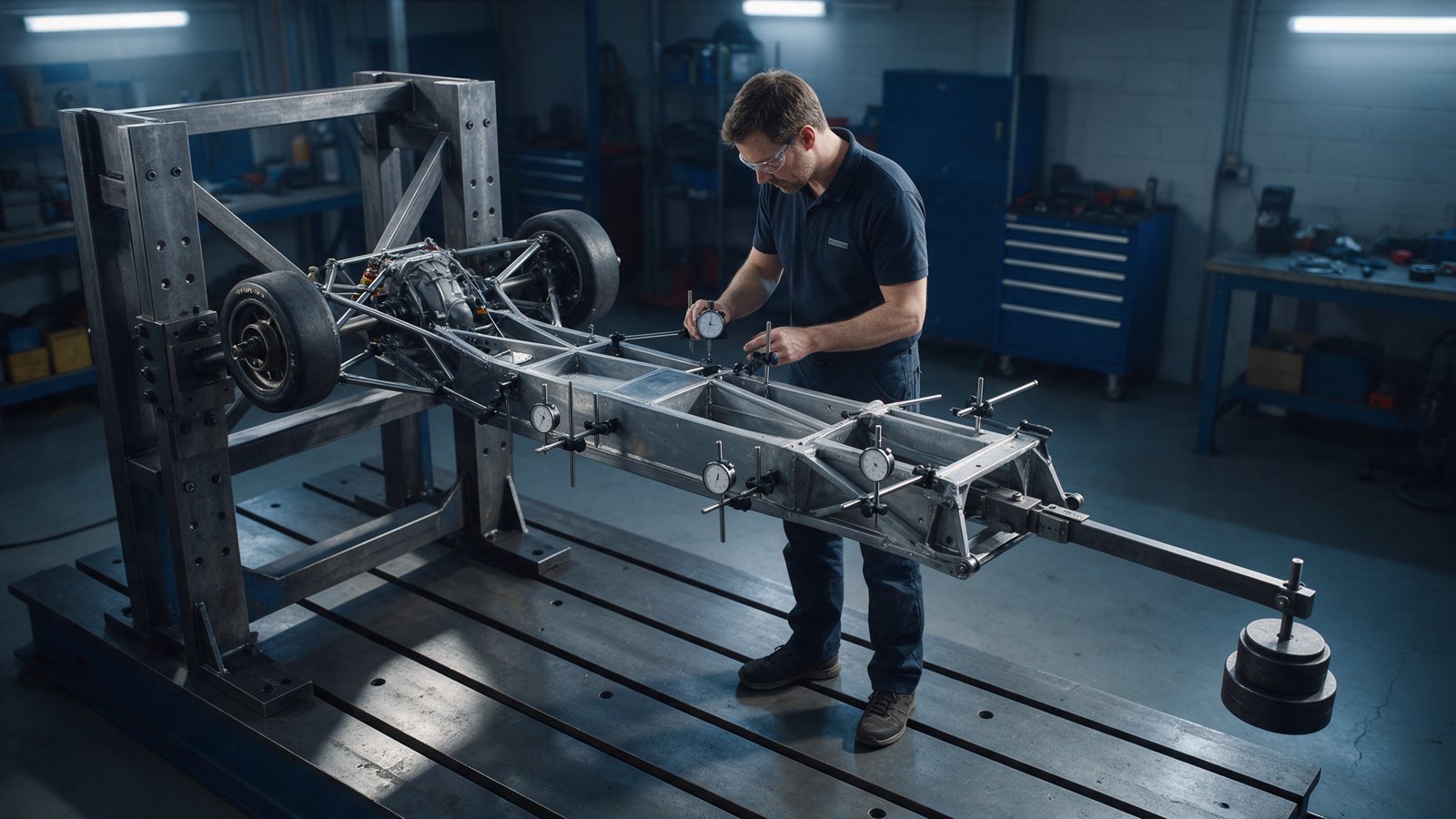

Rigidez torsional medida. Se fija un eje, se aplica un momento conocido en el otro y se mide el ángulo de giro de la estructura. El ensayo no requiere equipamiento sofisticado: un punto de apoyo, una carga conocida y comparadores o niveles digitales. El valor obtenido se compara con el objetivo y, más importante, se mide dónde se concentra la deformación. Casi siempre aparece en una zona identificable que se puede reforzar antes de la primera salida. En equipos con más recursos, Pendás describe la combinación completa: simulación por elementos finitos del chasis y ensayo físico en un banco de rigidez torsional de tres puntos, donde el resultado medido se correlaciona con el modelo en CAD. El banco valida al modelo, y el modelo permite probar refuerzos antes de soldarlos. El mismo ensayo, repetido cada temporada, muestra cuánta rigidez se perdió por fatiga.
Geometría medida contra la diseñada. Comba, avance, convergencia, alturas y centros de rolido se miden en el auto construido y se comparan con el modelo. Las diferencias revelan errores de construcción o de montaje y, si son sistemáticas de un lado, una deformación de la estructura durante la soldadura.
Inspección de seguridad. Soldaduras, anclajes de cinturones y butaca, sistema de extinción, cortacorriente, estructura de protección. La nota sobre la jaula de seguridad de las SUV del TC2000 muestra cómo una categoría profesional integra protección y rigidez en una misma estructura; el criterio vale para cualquier nivel.
Shakedown con plan. La primera salida a pista no es para andar rápido: es para confirmar temperaturas, presiones, ruidos, recorridos de suspensión y que nada se afloja. Se sale con una lista de verificación, se registra cada dato y se vuelve a boxes a revisar. Recién después empieza la puesta a punto.
