Suspensión McPherson en Autos de Carreras

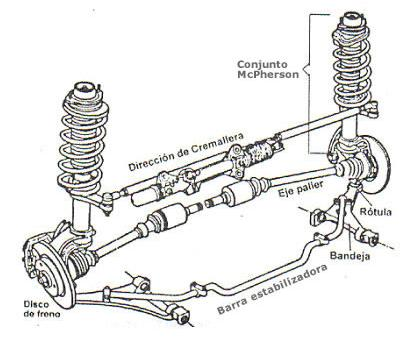

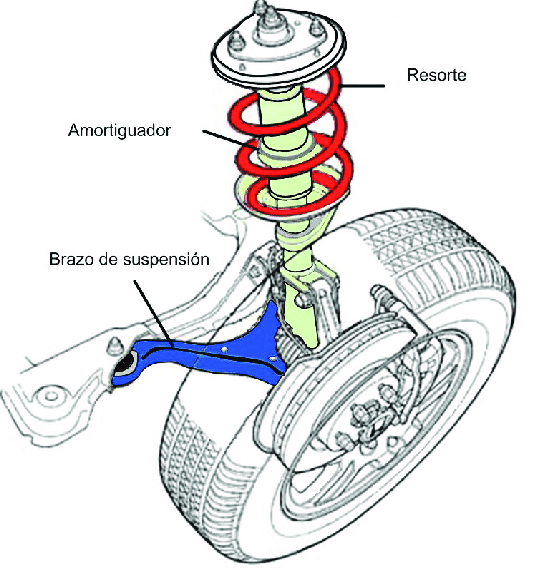

La suspensión McPherson es una de las configuraciones más utilizadas en el eje delantero de vehículos de tracción delantera, y también se adapta en autos de competición gracias a su simplicidad, bajo peso y espacio requerido. En el automovilismo, esta suspensión se optimiza para mejorar el control dinámico, la precisión de la dirección y el aprovechamiento del grip mecánico.

Veamos las principales partes Principales de una Suspensión McPherson de Competición.

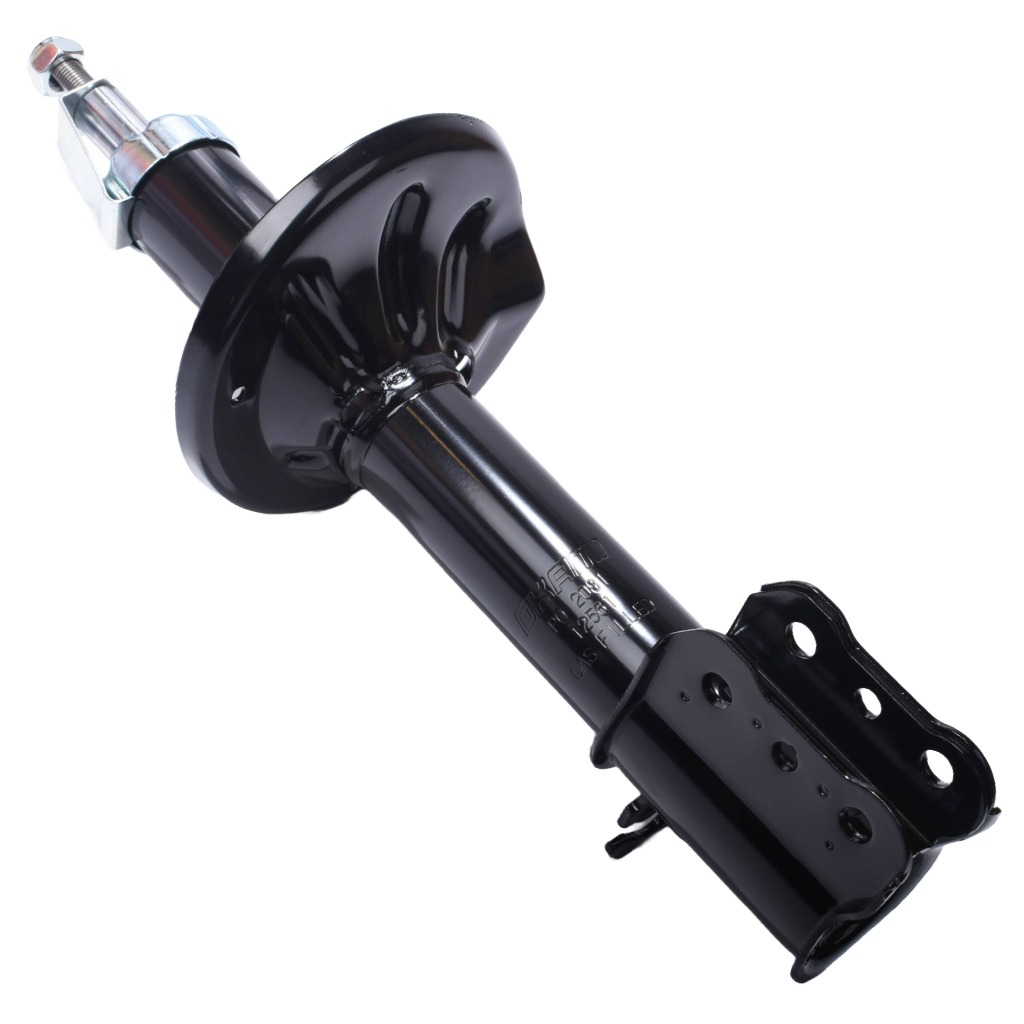

1. Amortiguador (Damper)

• Función: Controlar los movimientos de compresión y rebote del conjunto suspensión/rueda.
• Características en autos de carrera:
  • Ajustables en compresión y rebote (a veces alta y baja velocidad por separado).
  • Diseño invertido o monotubo para mayor rigidez estructural.
  • Montaje con roscado externo para ajuste de altura (coilover).

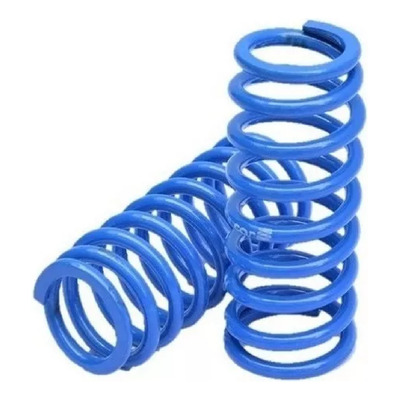

2. Resorte (Spring)

• Función: Sostener el peso del auto y absorber irregularidades.

• Características:

  • Dureza seleccionada en función del balance del chasis y tipo de circuito.

  • Instalados en el mismo conjunto del amortiguador (coilover).

  • A veces acompañados de un ayudante (“helper spring”) para mantener precarga mínima.

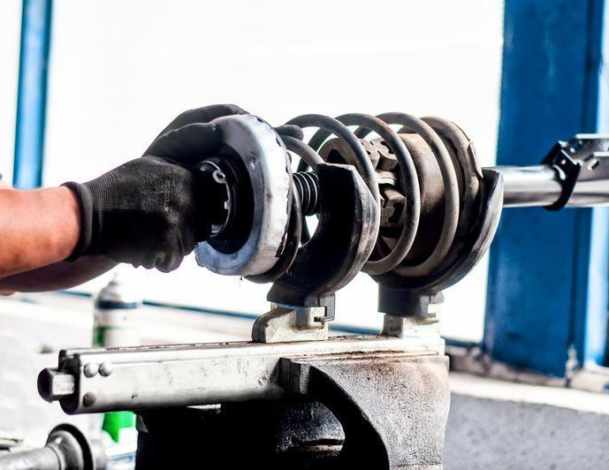

3. Torre o torreta de Suspensión / Soporte Superior (Top Mount o Pillowball)

• Función: Une la parte superior del amortiguador con la carrocería.

• Características:

  • Generalmente con rótula uniball para eliminar juego y flexiones.

  • En autos de carrera suele ser regulable en ángulo de avance y caída mediante platos excéntricos o rieles.

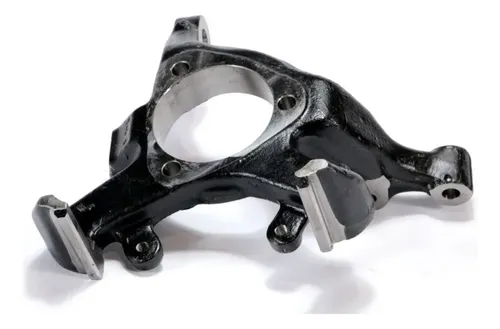

4. Portamasa (Steering Knuckle / Upright)

• Función: Soporte para el buje de rueda, disco de freno, cáliper y punto de anclaje inferior del amortiguador.

• Características:

  • Diseños reforzados en aluminio o acero al cromo-molibdeno.

  • En carreras se modifica para optimizar altura del centro de rolido y ángulo KPI (kingpin inclination).

  • Puede incorporar sensores de velocidad o telemetría.

5. Brazo Inferior (Control Arm / Wishbone)

• Función: Conecta el portamasa al chasis y controla el movimiento lateral de la rueda.

• Características:

  • Rótulas uniball en ambos extremos.

  • Diseño en acero tubular o aluminio CNC.
  • Geometría ajustada para controlar el camber gain y el roll center.

6. Barra Estabilizadora (Anti-Roll Bar / Sway Bar)

• Función: Reducir el rolido de la carrocería en curvas.

• Características:

  • Regulable mediante bieletas con múltiples posiciones.

  • Diámetro de barra seleccionable.

  • En algunos autos de fórmula puede ser desconectable desde el cockpit.

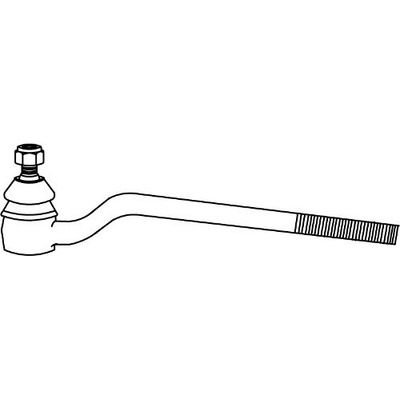

7. Bieletas de Dirección (Tie Rods)

• Función: Transmitir el movimiento del volante al portamasa.

• Características:

  • Regulables en longitud para ajustar convergencia (toe).

  • Terminaciones con rótulas uniball de alta precisión.

  • En algunos casos se cambia la ubicación para modificar el bump steer.

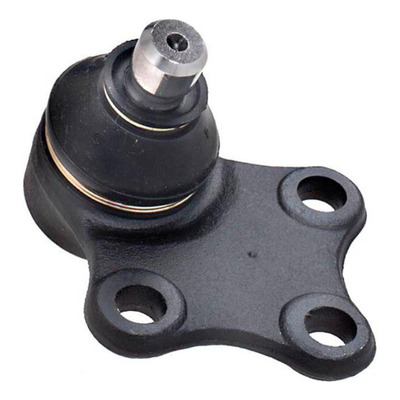

8. Cazoletas Inferiores / Monoblocks / Rótulas de Anclaje

• Función: Unir el amortiguador al portamasa.

• Características:

  • Pueden ser excéntricas para variar la caída o altura de apoyo.

  • Alineación precisa para evitar flexiones laterales.

9. Sensorización y Ajustes Complementarios

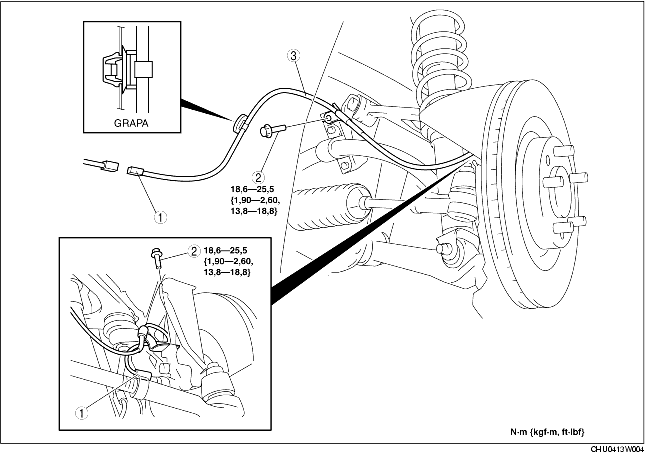

• Sensores: Cuentavueltas de rueda, potenciómetros lineales para levantar datos de suspensión.

• Regulaciones clave:

  • Altura libre del chasis.

  • Travel (recorrido) útil de la suspensión.

  • Precarga del resorte.
  • Caster, camber, toe.

 Ventajas de la McPherson en Competición

• Simplicidad constructiva → bajo peso y menor cantidad de componentes móviles.

• Fácil ajuste de caída y convergencia.

• Compatibilidad con direcciones de cremallera y sistemas de freno modernos.

• Buena integración con sistemas de adquisición de datos.


 Desventajas (a considerar)

• Limitado control de la geometría al comprimirse (el ángulo de camber varía más que en doble horquilla).

• El centro de rolido se mueve más con el recorrido de suspensión.

• Mayor carga lateral sobre el amortiguador (requiere mayor rigidez).

Todos estos temas y muchos más sobre la suspensión Mcpherson los veremos en nuestro futuro curso dedicado exclusivamente a este tipo de geometría de suspensión con el ingeniero Carlos Caunedo

Autor: Nelson Vigliani
