Arquitectura y diseño de un ramal eléctrico en un auto profesional de competición

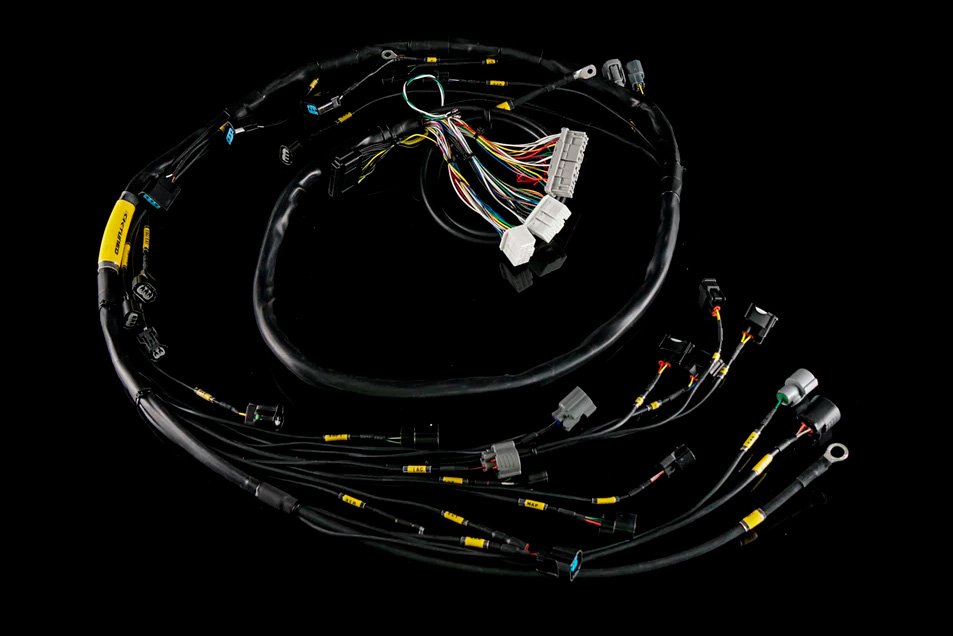

En un auto de competición profesional, el ramal eléctrico no es un conjunto accesorio. Es parte integral de la arquitectura del vehículo. En categorías como DTM o Supercars, el diseño eléctrico se desarrolla en paralelo con el diseño estructural del chasis, el sistema de combustible y la arquitectura de refrigeración. Veamos en esta nota técnica del IAD al detalle cómo se diseña un ramal eléctrico profesional.

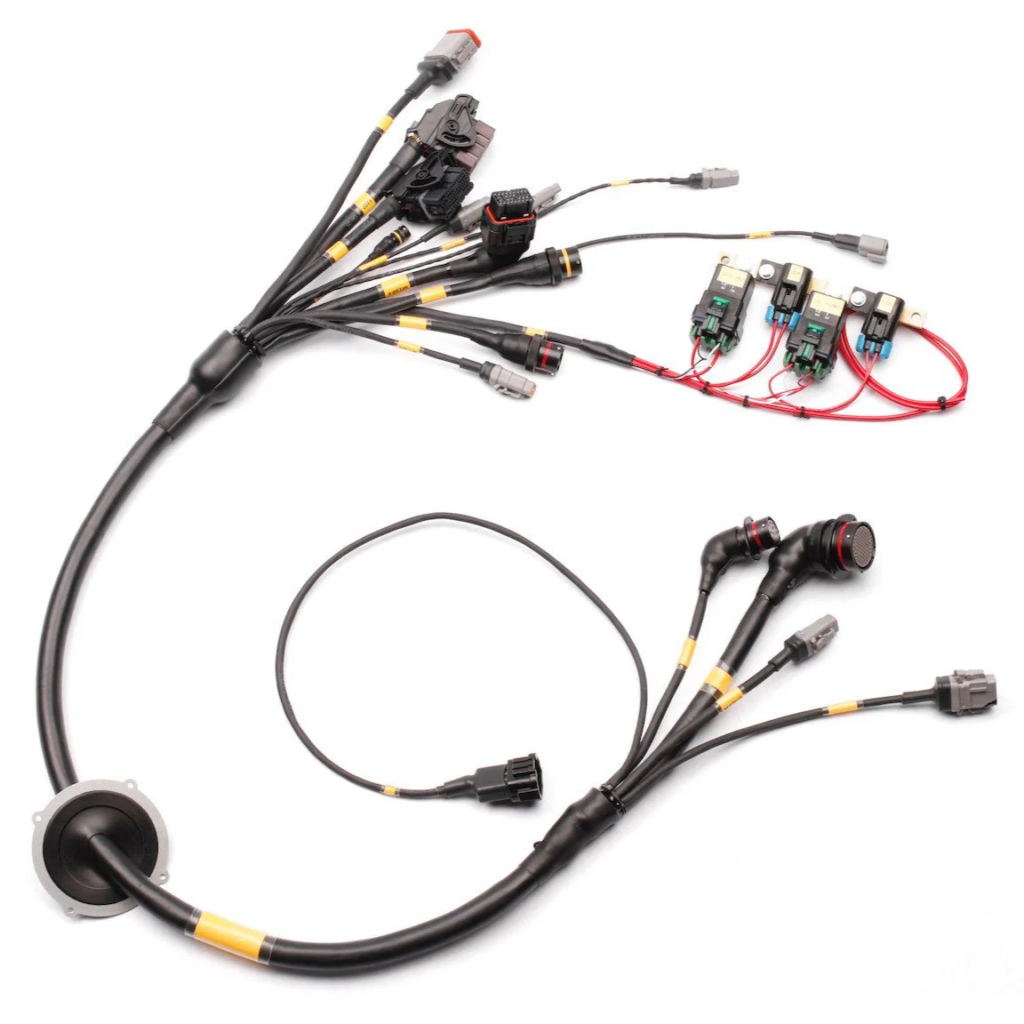

Concepto general: el ramal como sistema estructural
El objetivo no es solamente “alimentar sensores”, sino:
- Garantizar integridad de señal en condiciones de vibración extrema.
- Minimizar masa sin comprometer seguridad.
- Asegurar redundancia en funciones críticas.
- Facilitar diagnóstico en pista bajo presión de tiempo.
Un fallo eléctrico en estas categorías no es una molestia: es abandono inmediato. Por eso, el nivel de ingeniería aplicado es comparable al aeroespacial ligero.
Arquitectura eléctrica global del vehículo
En un auto profesional moderno, la arquitectura suele estar organizada en una red centralizada con nodos distribuidos. El corazón es la ECU principal, pero el sistema se apoya en módulos inteligentes de distribución de energía (PDM) y en redes de comunicación CAN de alta velocidad.
La topología típica incluye:
- Bus CAN principal (motor + chasis)
- Bus CAN secundario (dash + volante)
- Red independiente para telemetría
- Alimentación primaria de batería
- Línea de emergencia FIA con corte externo
La separación entre líneas de potencia y líneas de señal es obligatoria. Los recorridos están pensados para evitar interferencias electromagnéticas, especialmente en sensores de alta sensibilidad como crank y cam.
En términos prácticos, el diseño parte de un esquema eléctrico funcional y luego se traduce en un modelo 3D donde se define exactamente por dónde pasa cada tramo.

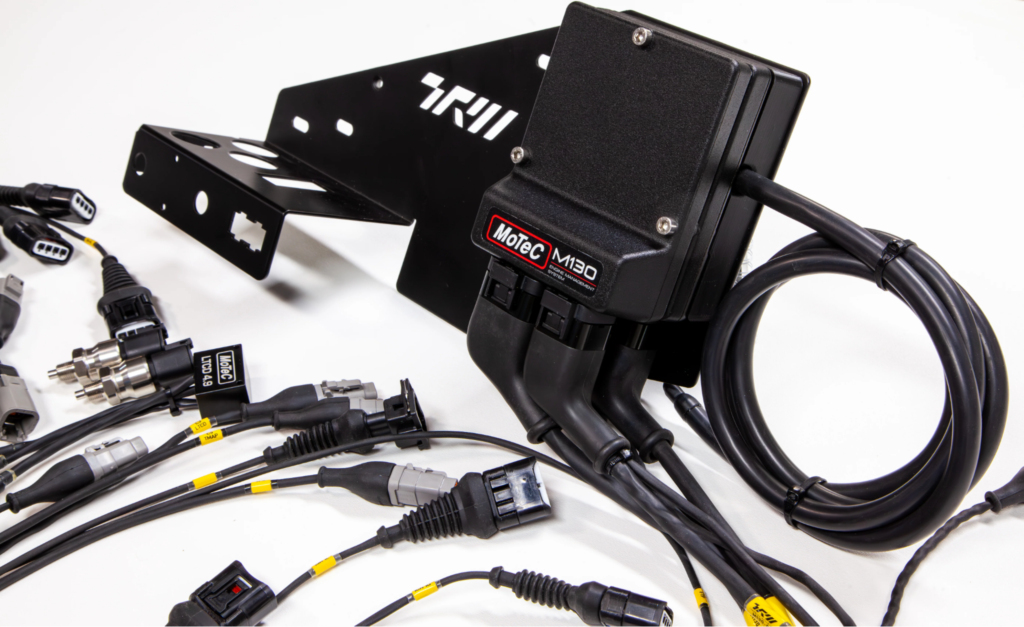

Unidad de control electrónico (ECU) y su integración

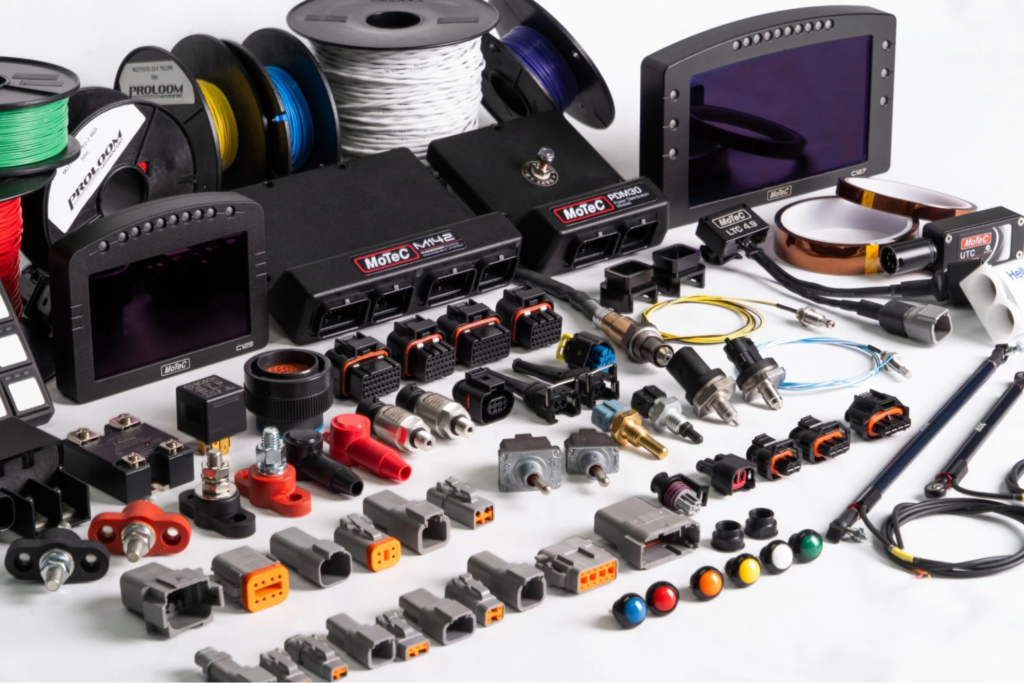

En DTM y Supercars se utilizan ECUs de especificación motorsport (Bosch Motorsport, MoTeC M1, Cosworth ICD, etc.). Estas unidades no son simples controladores de inyección; son plataformas de cálculo en tiempo real que ejecutan estrategias de torque, tracción, protección térmica y gestión avanzada del motor.
El ramal asociado a la ECU contiene:
- Entradas analógicas de alta resolución.
- Entradas digitales rápidas (ej. señal de crank).
- Salidas PWM para actuadores.
- Drivers de alta corriente para bobinas e inyectores.
Cada línea que transporta señal sensible (por ejemplo, el sensor de posición del cigüeñal) suele estar blindada y con masa de referencia dedicada para evitar ruido inducido por las bobinas de encendido.
Un punto clave: la gestión de masas. En competición profesional se utiliza un esquema de “star grounding”. Todas las masas críticas convergen en un punto común, reduciendo loops que puedan generar offsets o lecturas erráticas.

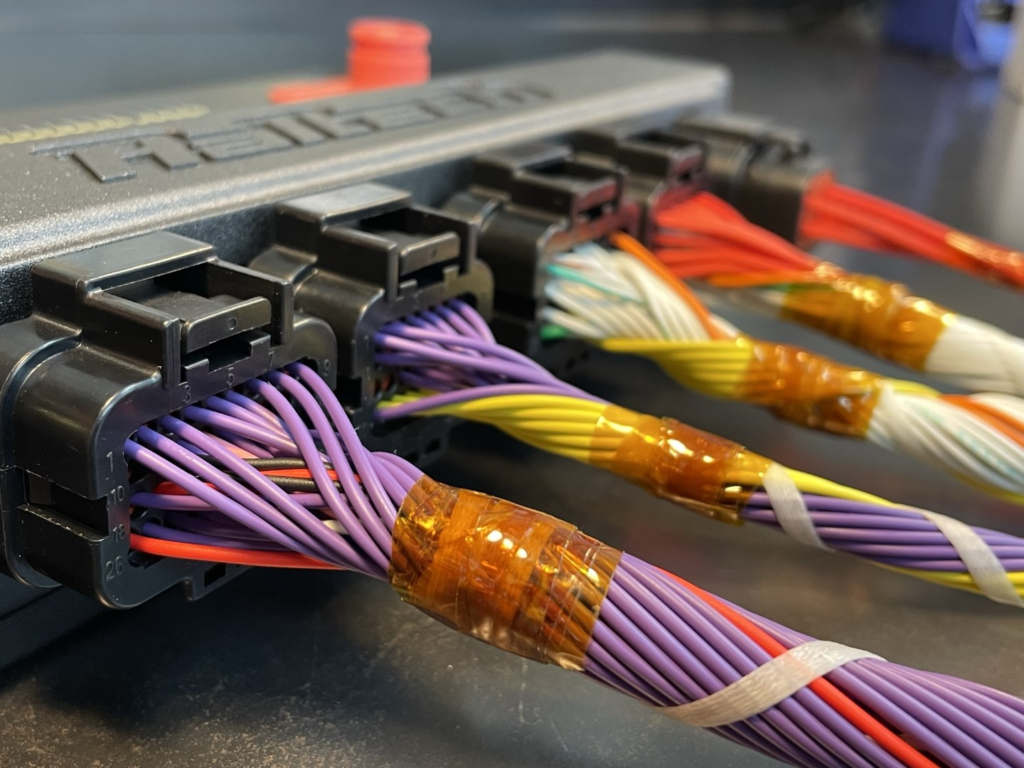

Distribución inteligente de potencia (PDM)

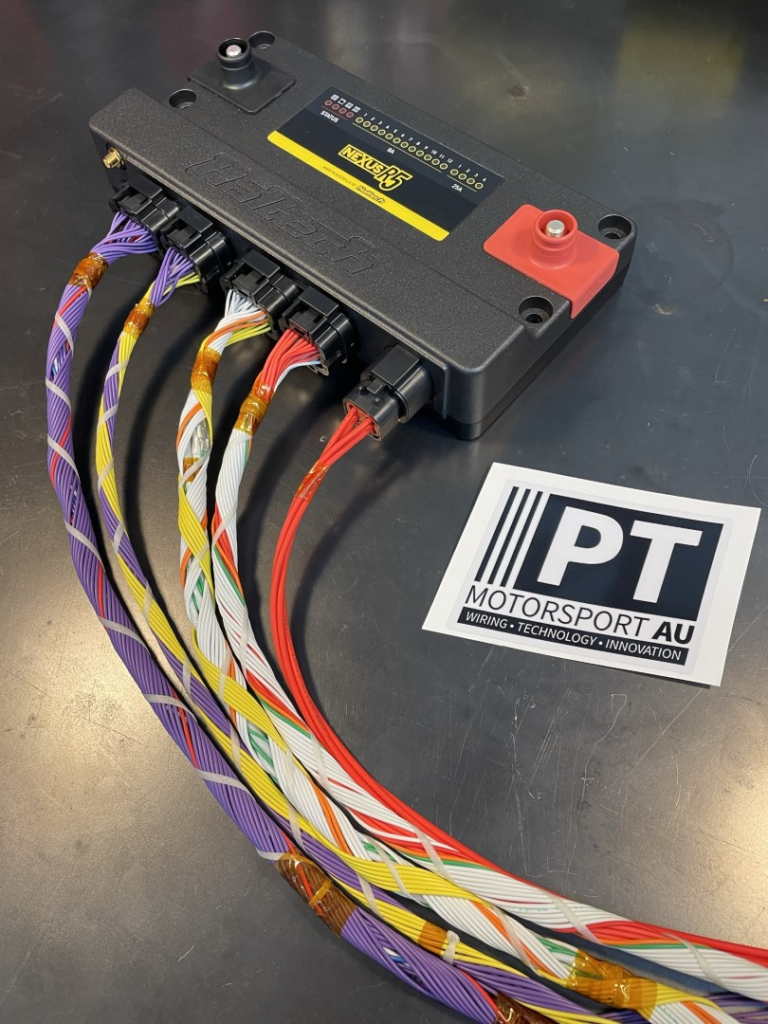

En autos profesionales no se utilizan fusibles convencionales. El PDM reemplaza relés y fusibles por salidas electrónicamente protegidas.
Esto permite:
- Definir curvas de protección por software.
- Registrar consumo de corriente en tiempo real.
- Resetear automáticamente salidas disparadas.
- Activar estrategias de ahorro energético.
Por ejemplo, si la bomba de combustible presenta un consumo anómalo, el sistema puede cortar antes de que se dañe el cableado o se genere un incendio.
Desde el punto de vista del ramal, esto implica menos peso, menos conexiones mecánicas y mayor confiabilidad.
Sensórica y adquisición de datos
Un auto tipo DTM puede tener fácilmente más de 100 canales de adquisición.
En el motor
Se monitorean presiones, temperaturas, mezcla, detonación, posición, etc. Las EGT pueden requerir hasta ocho termopares individuales. Cada uno implica cableado específico de compensación de temperatura.
Los sensores de presión suelen alimentarse con 5 V regulados desde la ECU. Cualquier variación en esa referencia impacta directamente en la lectura. Por eso la estabilidad eléctrica es crítica.
En el chasis
Los potenciómetros de suspensión permiten reconstruir la dinámica vertical. El ángulo de dirección se usa para correlacionar slip y balance. Los sensores de presión de freno permiten estudiar la modulación del piloto.
En sistemas avanzados pueden incorporarse acelerómetros triaxiales y giróscopos para análisis de yaw y pitch.
Todo esto genera una red de cables de señal fina (22–20 AWG) que deben estar correctamente protegidos contra vibraciones y temperaturas superiores a 120 °C en zonas cercanas al escape.
Actuadores y cargas de potencia
Los actuadores representan las líneas de mayor exigencia eléctrica.
Ejemplos:
- Inyectores de alta impedancia o baja impedancia.
- Bobinas individuales.
- Motor de acelerador electrónico (drive-by-wire).
- Solenoides de control de turbo.
- Bombas eléctricas múltiples.
Las líneas de alimentación de bombas pueden requerir secciones de 14 o incluso 10 AWG según consumo.
En categorías profesionales, las bombas pueden ser dobles o triples, con estrategias de respaldo. Eso implica cableado redundante y salidas independientes en el PDM.
Interfaz piloto y tablero
El volante suele ser un módulo electrónico completo, conectado por un conector circular de alta densidad.
Incluye:
- Rotary switches codificados.
- Pulsadores multiplexados.
- LEDs de shift.
- Pantalla integrada o comunicación con dash principal.
La comunicación normalmente es vía CAN. Esto reduce significativamente la cantidad de cables necesarios entre volante y tablero.
El dash profesional (MoTeC C125, C187, etc.) recibe datos vía CAN y puede actuar como nodo adicional de adquisición.
Telemetría y comunicaciones
En campeonatos de alto nivel, la telemetría en tiempo real requiere:
- Antenas dedicadas.
- Cable coaxial específico.
- Módulo de transmisión RF.
El routing de estos cables debe mantenerse separado de las líneas de potencia para evitar interferencia.
Además, el sistema de radio comunicación del piloto suele tener su propio sub-ramal independiente.
Materiales y estándares de fabricación
El cableado utilizado es típicamente especificación MIL-SPEC, con aislamiento ETFE (Tefzel), resistente a:
- Combustibles.
- Aceites.
- Temperaturas elevadas.
- Vibración continua.

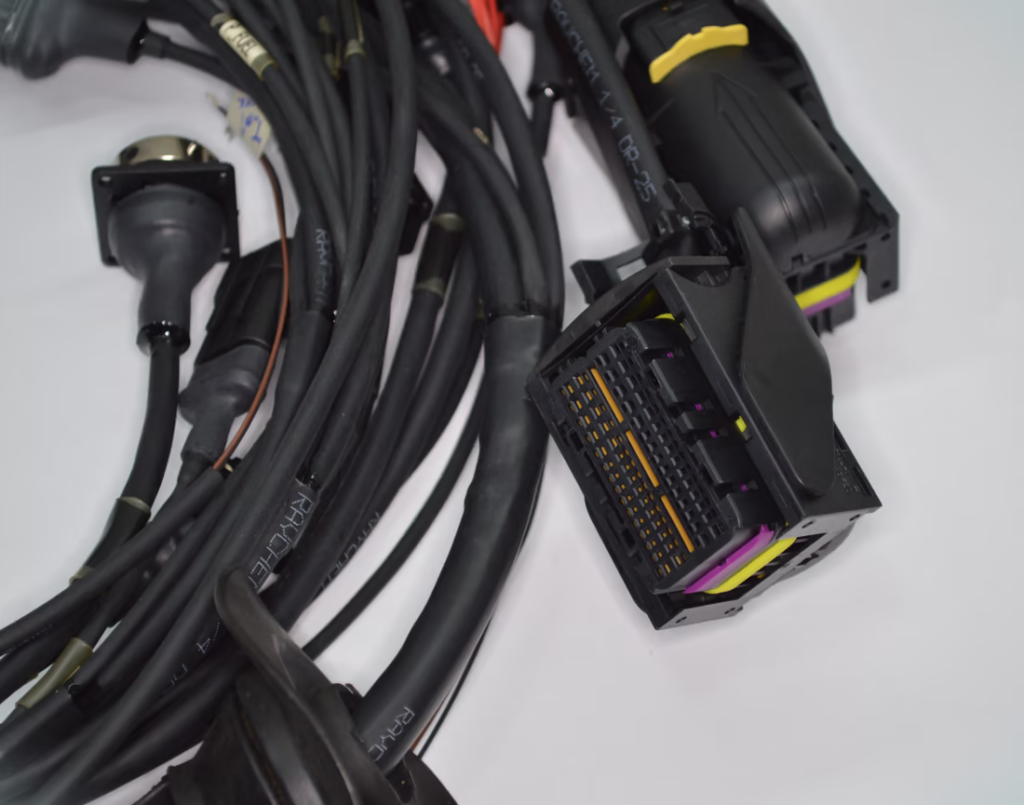

El conjunto completo se protege con tubo Raychem DR-25, termocontraíble de alta resistencia.

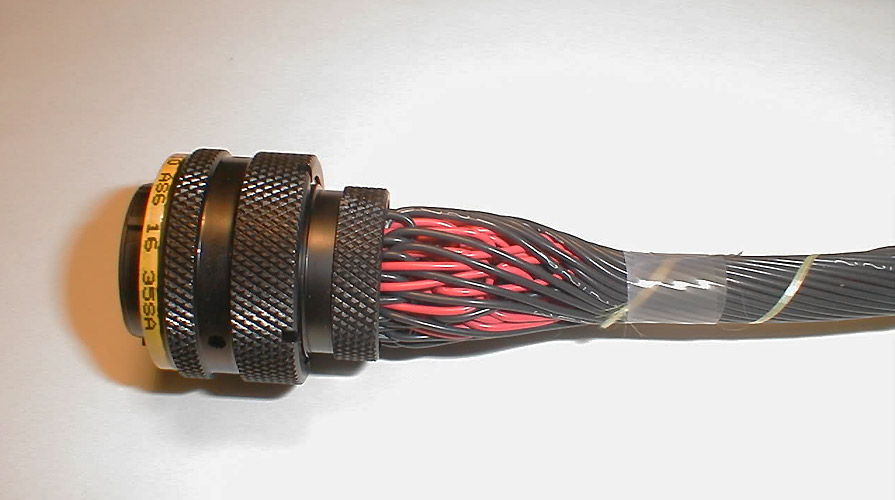

Los conectores son Autosport o Deutsch sellados, con crimpado certificado. No se suelda en aplicaciones críticas; el crimpado correcto es más confiable frente a vibración.
Proceso de diseño y fabricación

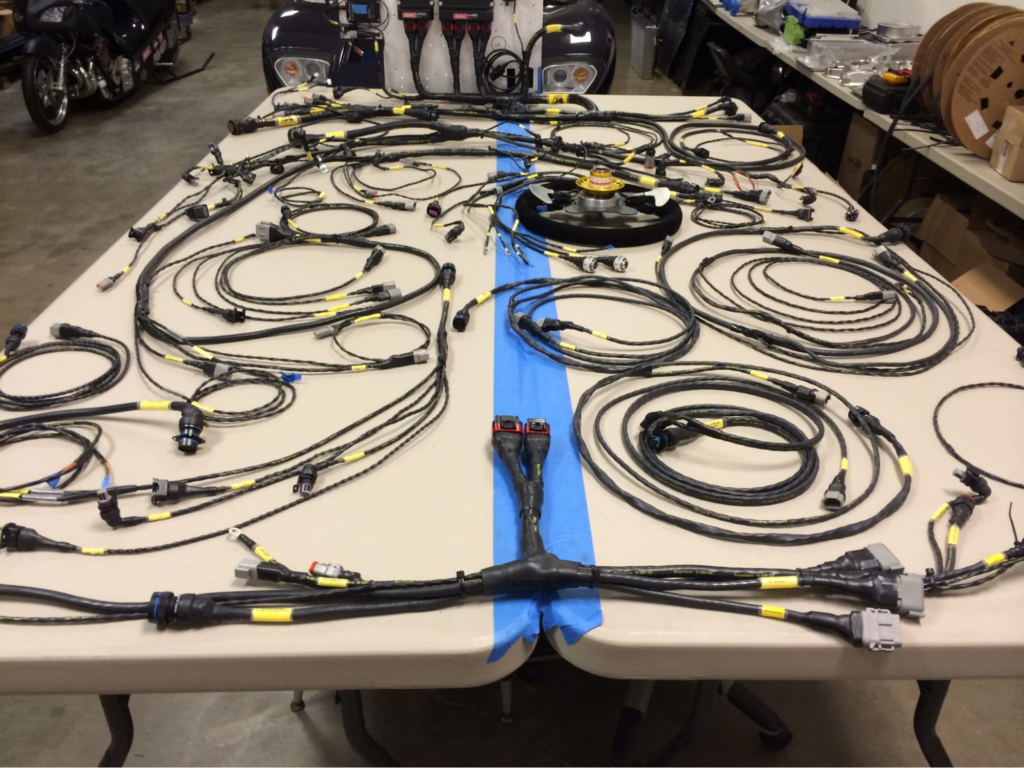

Primero se diseña el esquema eléctrico completo. Luego se define el layout 3D dentro del vehículo. Después se construye el ramal sobre un tablero a escala real.
Cada cable se corta con longitud exacta, se etiqueta, se crimpa y se testea.
Antes de instalarse en el auto, el ramal pasa por:
- Test de continuidad.
- Test de resistencia.
- Test de aislamiento.
- Verificación de pinout.
En equipos profesionales, la construcción completa puede demandar entre 100 y 200 horas de trabajo especializado.
Peso y longitud total de cableado
En un vehículo profesional tipo DTM o Supercar:
- El peso total del sistema eléctrico suele estar entre 8 y 18 kg.
- La longitud total de conductor individual acumulado puede alcanzar entre 1.200 y 2.000 metros.
Esto no significa dos kilómetros lineales visibles. Significa que, sumando todos los conductores individuales dentro de cables multipin, pares trenzados y líneas redundantes, la cantidad total de cobre instalado es del orden de 1,5 km.
El routing físico dentro del auto suele representar entre 300 y 500 metros lineales reales.
